一、機器配置
1、液壓自動沖孔、行星減速機+伺服電機驅動，送料精準，沖孔無毛刺，無噪音、方便放置于車間各位置；
2、液壓自動剪切，可輸入任意長度、剪切精準、無毛刺；
3、主控箱電器為施耐德，編碼器為歐姆龍，PLC、變頻器均為臺達，液壓油缸為嘉剛
4、整機：兩個放料架（承重低于500KG）、液壓伺服送料機、液壓沖孔模具兩套、主機、一個收料架
5、液壓系統：采用原裝大金油泵
二、規格參數

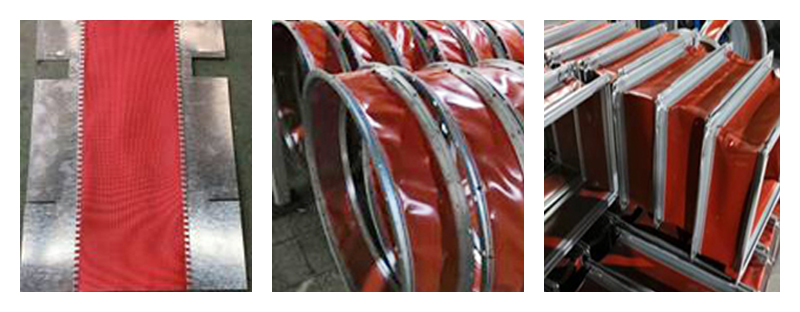

1、型號SBFDM，成品為卷料，適合風機接頭
鍍鋅鐵皮 mm | 厚度 | 0.4-0.6 |
寬度 | 5.-140 | |
布聊寬度 mm | 100-300 | |
成品寬度 mm | 140-540 | |
功率 | 主機 | 3kw 變頻電機 |
液壓站 | 7.5kw 電機 | |
送料機 | 1.5kw 伺服電機 | |
主機尺寸 mm | 3000×1500 | |
設備占地 mm | 寬 | 3 |
長 | 12 | |
重量 kg | 2500 | |
成型速度 m/min | 0-8 | |
2、型號SBFDM-N，成品為卷料和帶尖口、方口的軟接頭，適合風機接頭和共板法蘭軟連接的制作
鍍鋅鐵皮 mm | 厚度 | 0.4-0.6 |
寬度 | 50-140 | |
布料/PVC mm | 厚度 | 0.4-1.3 |
寬度 | 100-300 | |
成品寬度 mm | 140-540 | |
功率 | 主機 | 3kw 變頻電機 |
液壓站 | 7.5kw 電機 | |
送料機 | 1.5kw 伺服電機 | |
主機尺寸 mm | 3000×1500 | |
設備占地 mm | 寬 | 3 |
長 | 12 | |
重量 kg | 2500 | |
成型速度 m/min | 0-8 | |
尖口 mm | 深度 | 0-45 |
寬度 | 3 | |
方口 mm | 深度 | 0-45 |
寬度 | 37 | |
三、產品圖片

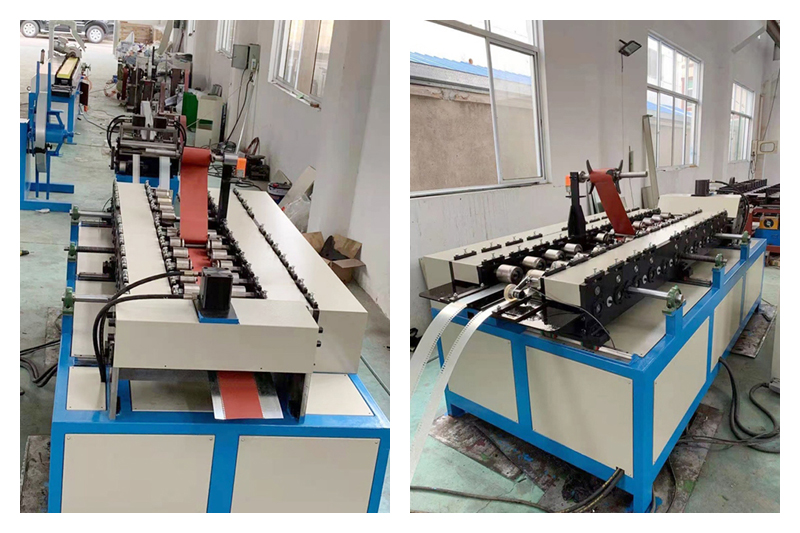

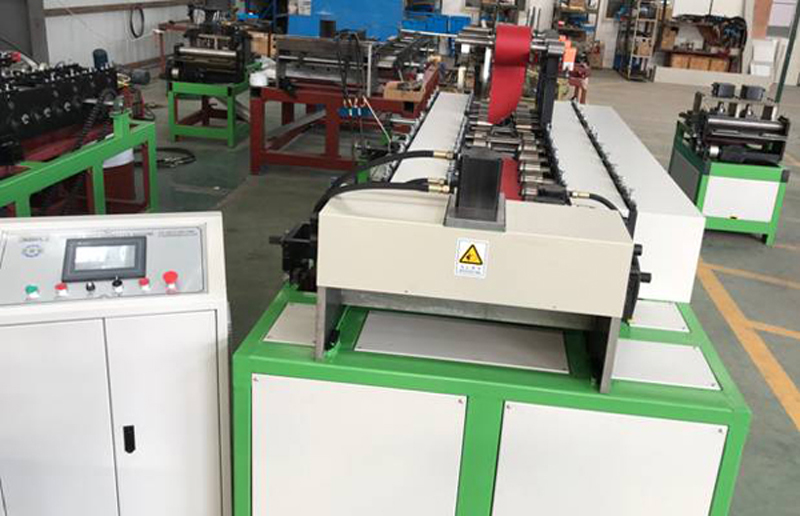

1、機器整體
未放三個料架

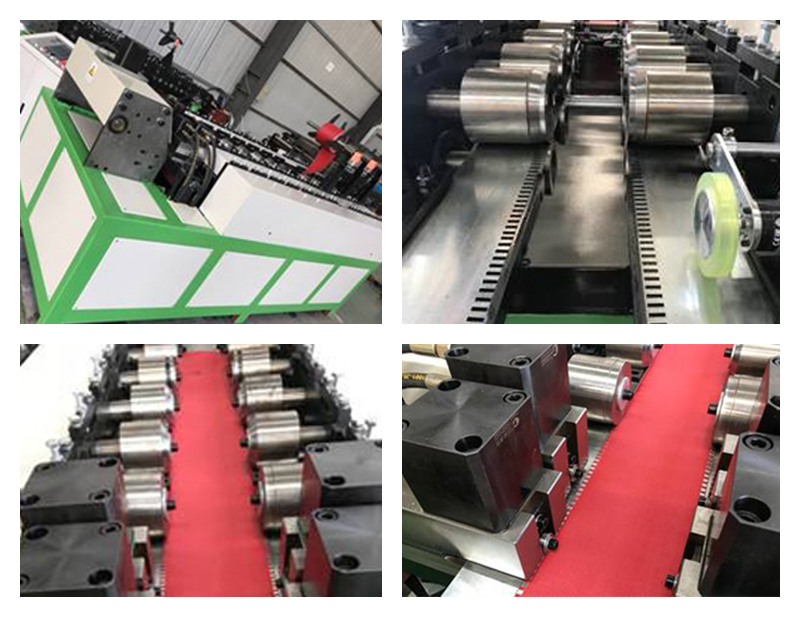

2、主機
型號：SBFDM-N
機型：帶尖口、方口功能，訂做加裝保溫棉功能
3、液壓沖孔機
星減速機+伺服電機驅動，送料精準，沖孔無毛刺，無噪音

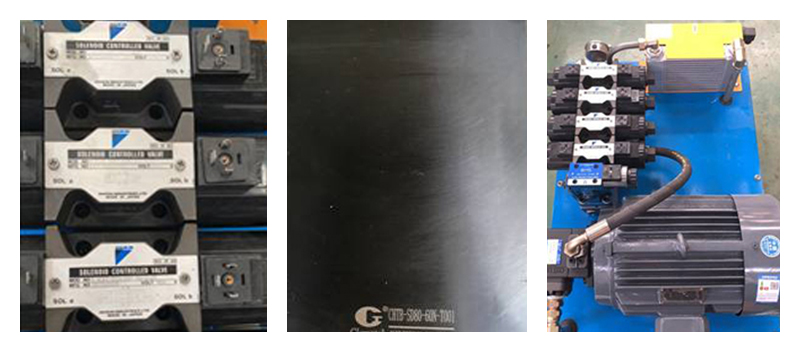

4、液壓系統
星減速機+伺服電機驅動，送料精準，沖孔無毛刺，無噪音
型號：SBFDM-N
機型：帶尖口、方口功能液壓站、液壓油缸為嘉剛

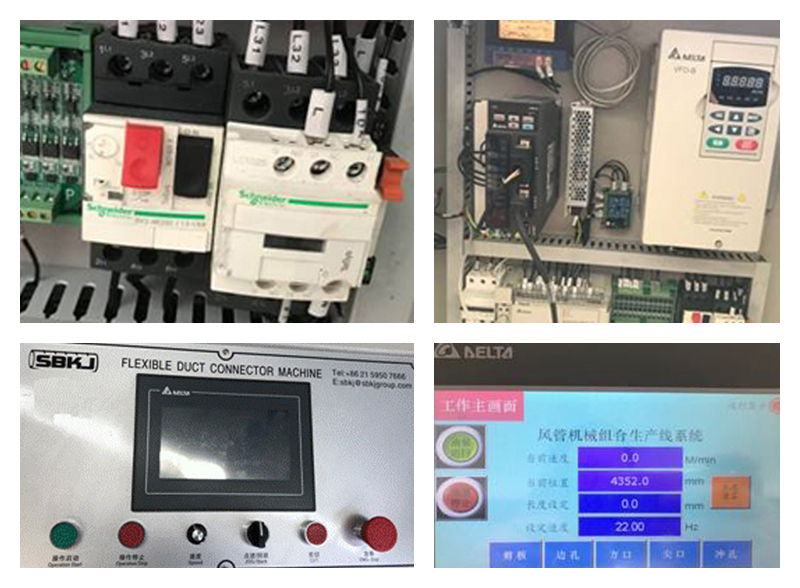

5、電器及操作系統
觸摸屏人機界面、方便操作，主控箱電器為施耐德，編碼器為歐姆龍，PLC、變頻器均為臺達）
6、料架
標配2個電動放料架、1個電動收料架
